ROS Qt Deskotp GUI App

---

简体中文 | English

• 使用qt5实现ros机器人人机界面

• 注意！未经作者的许可，此代码仅用于学习，不能用于其他用途。

• 持续更新中.....

• 欢迎在issues提交bug

分支

kinetic 版本分支(分支已合并)

• kinetic-devel

2. Qml版本分支（待完善）

• 界面更加美观，功能简单，可作为机器人机载端显示
• qml_simple

3. Lite branch

• 此版本为《ROS人机交互软件开发》系列课程中实现的版本，实现了master分支的基本功能，代码易懂
• simple

4. Windows版本分支

• windows_devel

5,rviz菜单树分支

• 使用rviz自带的菜单树，去实现添加显示图层。master分支所有的图层及菜单均需要手动去写代码实现（并且目前仅支持部分图层显示），此分支调用librviz现成api，所有图层均可以实现,不用去手动创建图层菜单和display

• rviz_tree

•

---

一，功能介绍

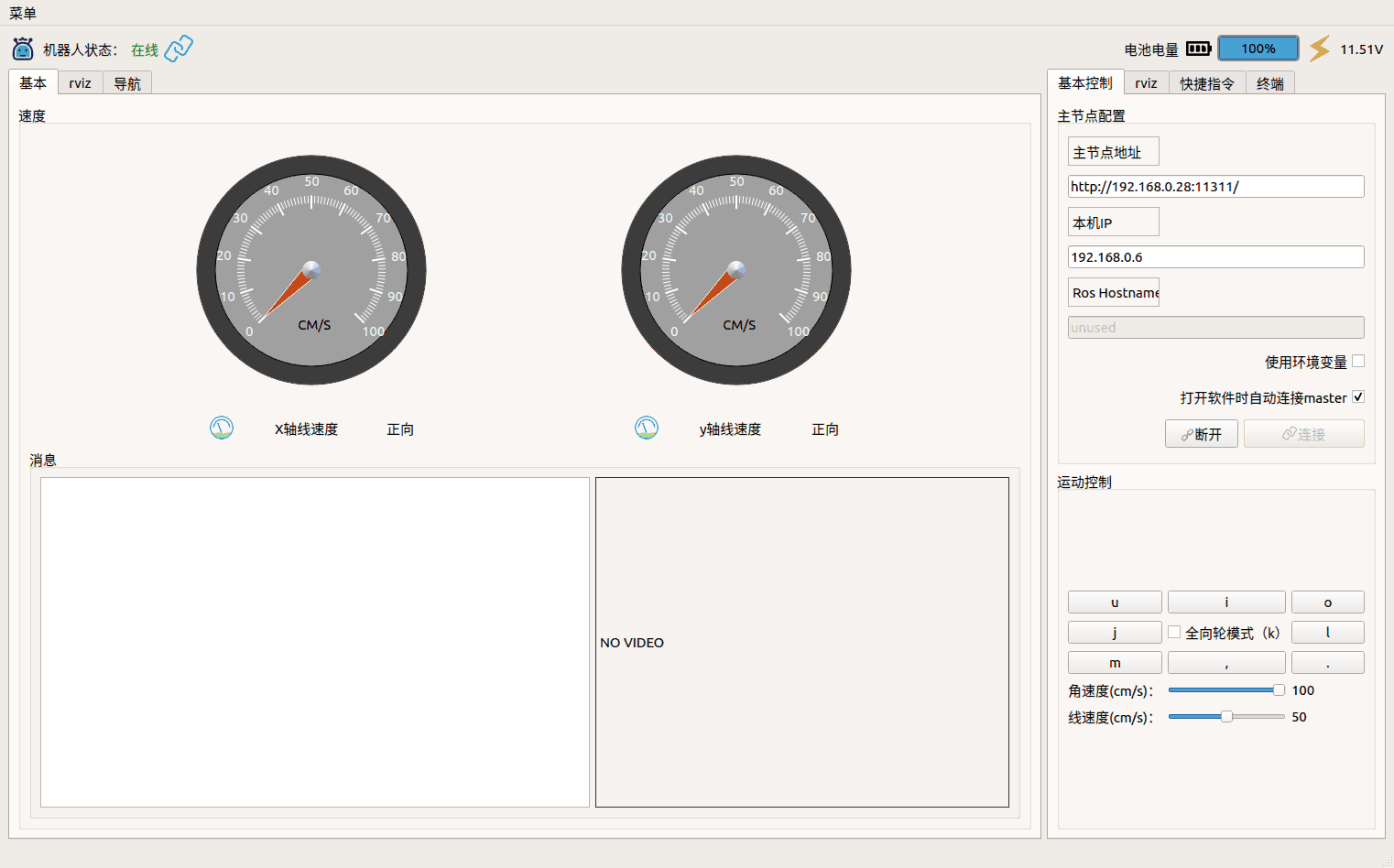

1,速度仪表盘

• 使用前须在菜单->设置->话题设置中设置odom话题：

2, 机器人速度控制

3, 电量显示

• 使用前须在菜单->设置->话题设置中设置电量话题(Std_msg/Float32)

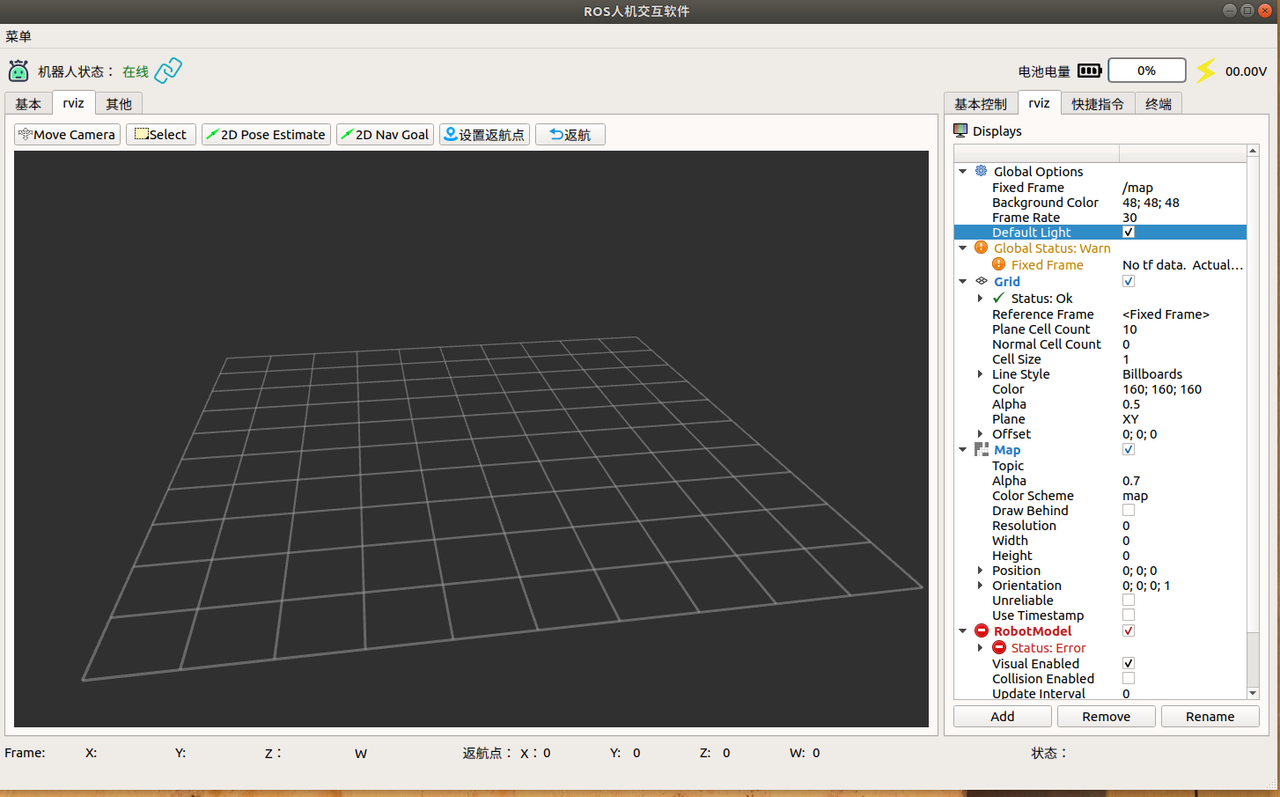

4, rviz模块

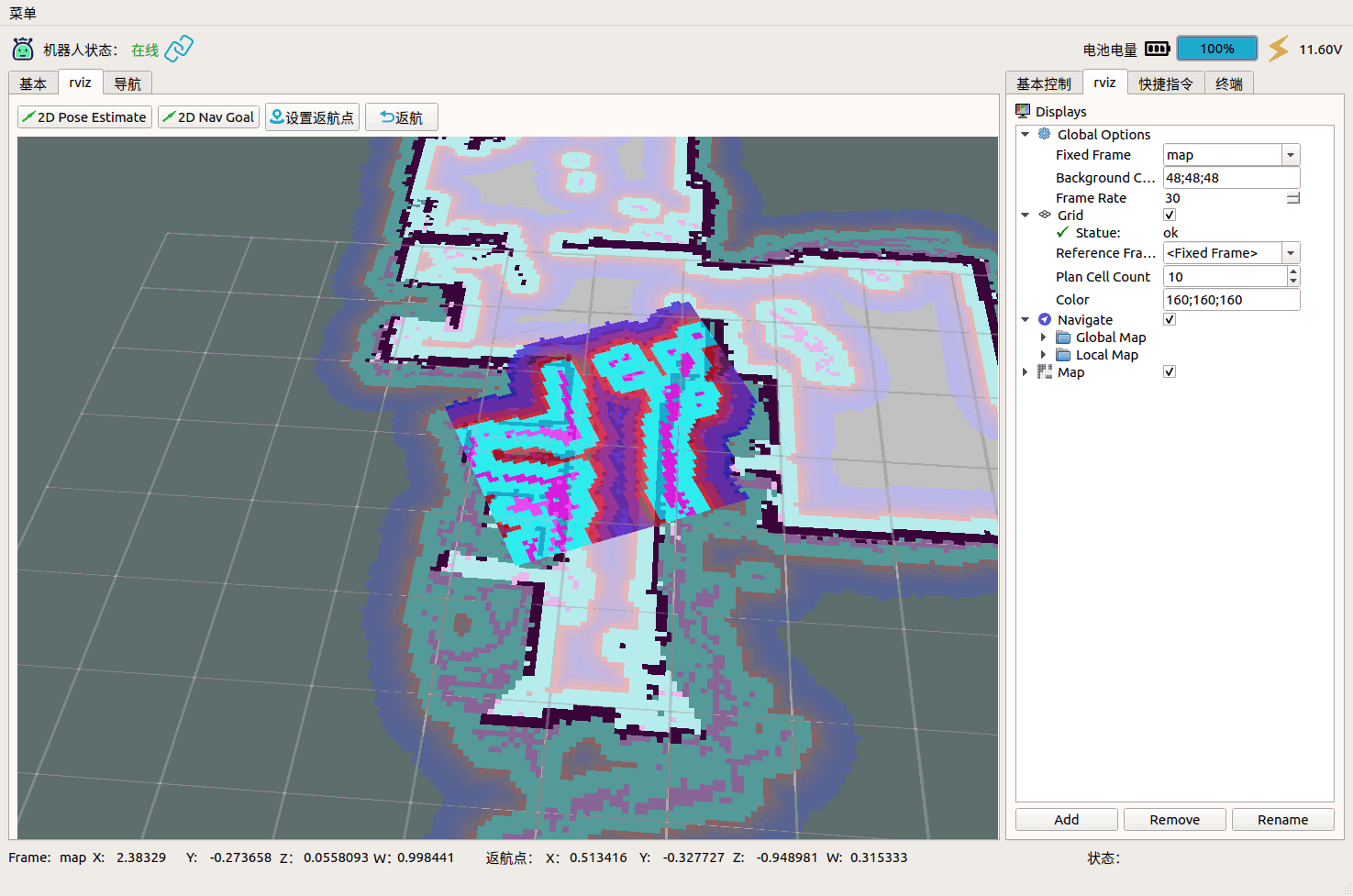

4.1 订阅map话题

4.2 激光雷达图层显示

4.3 设置导航初始点

4.4 设置导航目标点

4.5 定点返航

• 使用前须在菜单->设置->话题设置中设置amcl话题

4.6 订阅图像话题

• Provides four image display forms that can display four images at the same time
• 提供四个图像显示窗体，可以同时显示四个图像

4.7 快捷指令

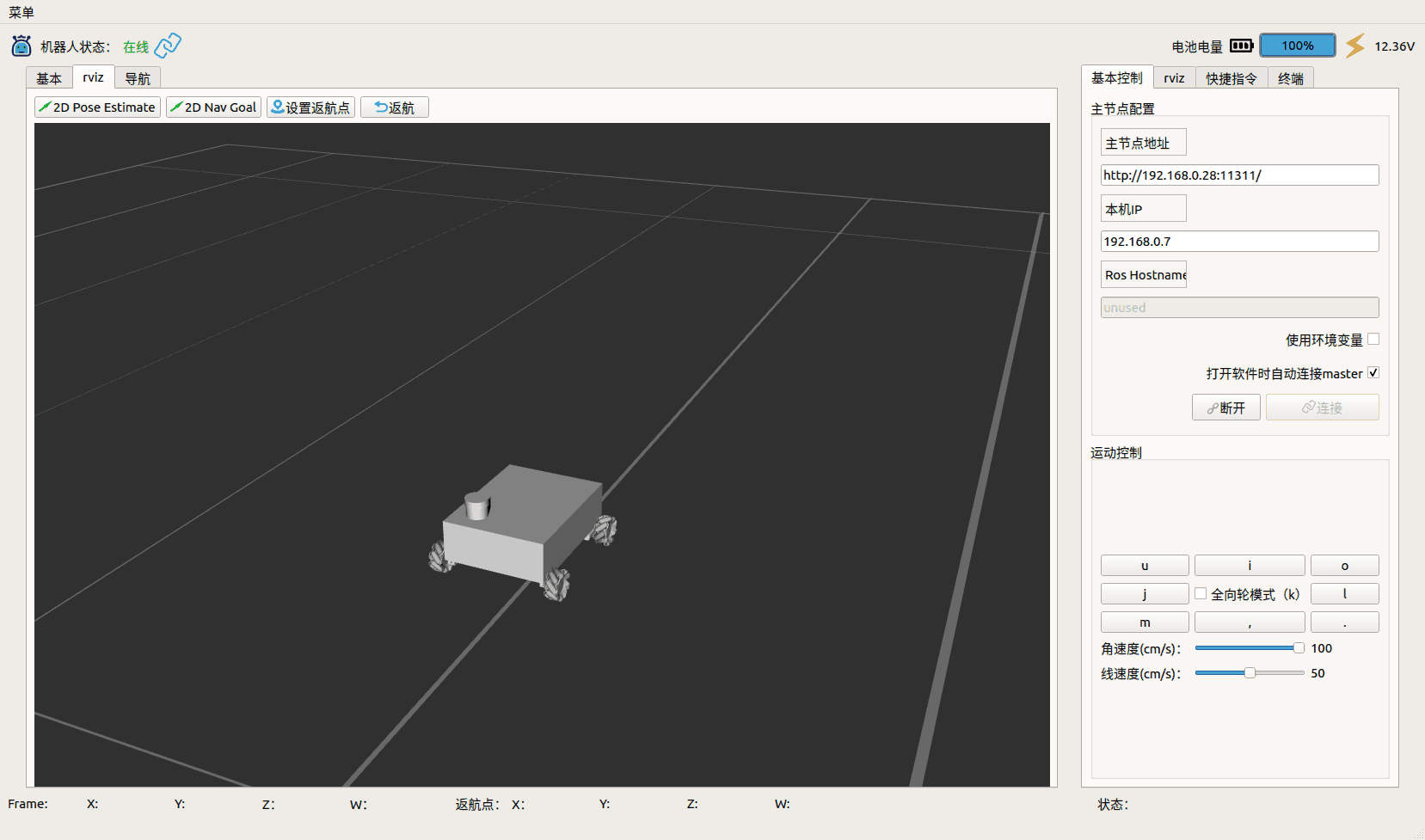

4.8 显示机器人模型

4.9 提供六种rviz工具

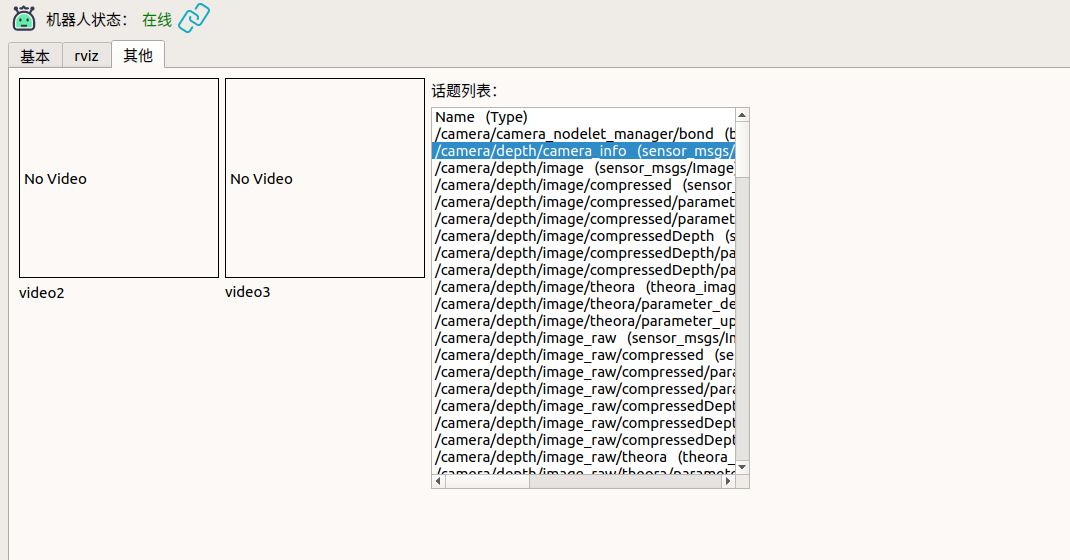

4.10 显示话题列表

.

4.11 待完善....

二，安装教程

1，首先安装ros对qt pkg的支持

sudo apt-get install ros-melodic-qt-create

sudo apt-get install ros-melodic-qt-build

sudo apt-get install qtmultimedia5-dev

2，编译

Put the package in the ros src package directory： 将软件包放入ros src软件包目录下：

catkin_make

3,运行

rosrun cyrobot_monitor cyrobot_monitor

---
